ผลิตภัณฑ์
หมายเลขรุ่น: Flange
แบรนด์: ฮูตง
มาตรฐาน: แอสตม, bs, DIN, GB
ไม่ว่าจะเป็นโลหะผสม: ไม่ใช่โลหะผสม
ความอดทน: ± 1%
บริการประมวลผล: การเชื่อม, ตกแต่ง, การต่อย
Tolerance: ±1%
Size: 1/2” to 60”, DN 12mm to DN 1500mm
Pressure Class: Class 150 to Class 2,500, PN 2.5 to PN 250
Facing: RF / RTJ
Cabon Steel: A105, A350 LF2
Stainless Steel: A182 F304/F304L/F316/F316L/F321
Alloy Steel: F11, F12
MOQ: 20PCS
บรรจุภัณฑ์: Standard Export Packaging
ชื่อสินค้า: WN Flange
บรรจุภัณฑ์: บรรจุภัณฑ์ส่งออกมาตรฐาน
ผลผลิต: 10000 Pieces Per Month
การเดินทาง: Ocean,Land,Air,Express,Others
สมุฏฐาน: จีน
สนับสนุน: 10000 Pieces Per Month
HS Code: 3917400000
ชนิดการชำระเงิน: T/T,D/P,D/A,Paypal,Money Gram,Others
Incoterm: FOB,CFR,CIF,EXW,CPT,CIP,DDP,DDU,DAF,Express Delivery

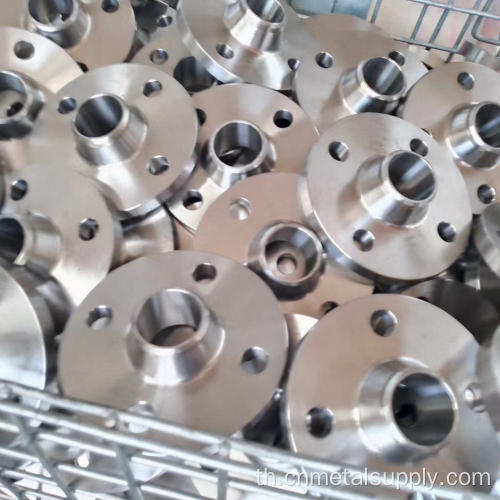

หน้าแปลนคอเชื่อมหรือหน้าแปลนคอเชื่อมสามารถแตกต่างจากหน้าแปลนประเภทอื่น ๆ ทั้งหมดโดยฮับเรียวยาวของพวกเขา ท่อเชื่อม
Flange Expander เป็นหน้าแปลนท่อเชื่อมคอซึ่งขนาดเล็กน้อยของปลายที่ไม่ง่วงมีขนาดใหญ่กว่าขนาดที่ระบุของปลายหน้าแปลน พวกเขาสามารถใช้ในการเปลี่ยนขนาดของท่อวิ่ง สิ่งเหล่านี้มักจะใช้เพื่อเพิ่มขนาดบรรทัดเป็นขนาดใหญ่กว่าครั้งแรกหรือสอง นี่เป็นอีกทางเลือกหนึ่งในการใช้การผสมผสานแบบฟักและเชื่อมคอแยกต่างหาก หน้าแปลนเครื่องมือขยายสามารถใช้ในการเชื่อมต่อท่อกับปั๊มคอมเพรสเซอร์และวาล์ว หน้าแปลนและอุปกรณ์
หน้าแปลนคอเชื่อมยาวของ NW จะเรียกว่าหน้าแปลนฮับสูง มันถูกออกแบบมาเพื่อถ่ายโอนความเครียดไปยังท่อซึ่งจะช่วยลดความเข้มข้นของความเครียดสูงที่ฐานของหน้าแปลน ท่อเชื่อม
ข้อมูลจำเพาะของหน้าแปลนคอเชื่อม: ท่อเหล็ก
ขนาด: 1/2” ถึง 60”, DN 12 มม. ถึง DN 1500 มม.
ระดับความดัน: คลาส 150 ถึงคลาส 2,500, PN 2.5 ถึง PN 250
หันหน้าไปทาง: RF / RTJ
วัสดุของหน้าแปลนคอเชื่อม:
Cabon Steel: A105, A350 LF2, C22.8, S355JR
สแตนเลส: A182 F304/F304L/F316/F316L/F321
เหล็กอัลลอยด์: F11, F12

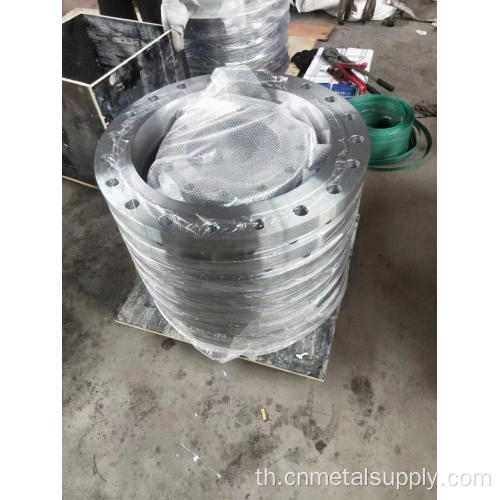

บรรจุ: เคสไม้อัดและพาเลทไม้อัด
|
Product Name |
WN Flange |
|
Material |
Flange: 304 or 316L stainless steel O-rings: Viton, Buna, & silicone Fasteners: Wingnut, SureSeal, bulkhead & EVAC clamps Vacuum range Elastomer seal: >=1 x 10^-8 Torr - High vacuum EVAC metal seal: >=1 x 10^-11 Torr - UHV |
|
Size |
1/2” to 60”, DN 12mm to DN 1500mm |
|
Pressure Class |
Class 150 to Class 2,500, PN 2.5 to PN 250 |
|
Applications |
Blind Flanges are commonly used in petrochemical, pipe engineering, public services & water works. Blind pipe flanges are often used for high pressure applications. |
|
Delivery Time |
Usually within 7-10 days after receipt of advance payment |
|
Payment Terms |
T/T 30% Down Payment,Balance Will be Paid Before Shippment |
|
Advantage of Blind Flanges |
A much more cost efficient way to seal a pipe when doing repairs Blind flanges are convenient to install They can save a good amount of time and money |
| Nominal Pipe Size | Outside Diameter of Flange | Diameter of Raised Face | Thickness of Flanges Min. | Diameter of Bolt Circle | Diameter of Bolt Holes | Number of Bolts | Approximate Weight kgs |
| NPS | O | R | tf | W | I | n | |
| 1/2 | 90 | 34.9 | 9.6 | 60.3 | 15.9 | 4 | 0.44 |
| 3/4 | 100 | 42.9 | 11.2 | 69.9 | 15.9 | 4 | 0.64 |
| 1 | 110 | 50.8 | 12.7 | 79.4 | 15.9 | 4 | 0.90 |
| 1 1/4 | 115 | 63.5 | 14.3 | 88.9 | 15.9 | 4 | 1.13 |
| 1 1/2 | 125 | 73.0 | 15.9 | 98.4 | 15.9 | 4 | 1.50 |
| 2 | 150 | 92.1 | 17.5 | 120.7 | 19.1 | 4 | 2.38 |
| 2 1/2 | 180 | 104.8 | 20.7 | 139.7 | 19.1 | 4 | 4.09 |
| 3 | 190 | 127.0 | 22.3 | 152.4 | 19.1 | 4 | 4.97 |
| 3 1/2 | 215 | 139.7 | 22.3 | 177.8 | 19.1 | 8 | 6.20 |
| 4 | 230 | 157.2 | 22.3 | 190.5 | 19.1 | 8 | 7.18 |
| 5 | 255 | 185.7 | 22.3 | 215.9 | 22.2 | 8 | 8.83 |
| 6 | 280 | 215.9 | 23.9 | 241.3 | 22.2 | 8 | 11.55 |
| 8 | 345 | 269.9 | 27.0 | 298.5 | 22.2 | 8 | 20.07 |
| 10 | 405 | 323.8 | 28.6 | 362.0 | 25.4 | 12 | 28.87 |
| 12 | 485 | 381.0 | 30.2 | 431.8 | 25.4 | 12 | 44.18 |
| 14 | 535 | 412.8 | 33.4 | 476.3 | 28.6 | 12 | 59.07 |
| 16 | 595 | 469.9 | 35.0 | 539.8 | 28.6 | 16 | 76.36 |
| 18 | 635 | 533.4 | 38.1 | 577.9 | 31.8 | 16 | 94.51 |
| 20 | 700 | 584.2 | 41.3 | 635.0 | 31.8 | 20 | 123.94 |
| 24 | 815 | 692.2 | 46.1 | 749.3 | 34.9 | 20 | 187.90 |
| Norminal Pipe Size | O.D.of Flange, O | Min.Thick-ness of BL Flange, tf | Raised Fase Diam., R | Diam of Bolt Circle | No.of Bolt Holes | Diam.of Bolt Hole | Approxi-mate Weight kgs |
| 26 | 890 | 111.3 | 727 | 806.4 | 28 | 44.5 | 528.79 |
| 28 | 950 | 115.9 | 784 | 863.6 | 28 | 47.6 | 626.51 |
| 30 | 1020 | 127.0 | 841 | 927.1 | 28 | 50.8 | 789.17 |
| 32 | 1085 | 134.9 | 895 | 984.2 | 28 | 54.0 | 946.54 |
| 34 | 1160 | 144.2 | 953 | 1054.1 | 24 | 60.3 | 1158.72 |
| 36 | 1215 | 150.9 | 1010 | 1104.9 | 28 | 60.3 | 1323.63 |
