ผลิตภัณฑ์
หมายเลขรุ่น: E355
มาตรฐาน: bs, ASTM, GB, JIS, DIN, API
วัสดุ: Q195-Q345, 10 # -45 #, ST35-ST52, โลหะผสม Cr-Mo
รูปร่างส่วน: รอบ
สถานที่กำเนิด: ประเทศจีน
ใบสมัคร: ท่อของไหล, ท่อหม้อไอน้ำ, ท่อโครงสร้าง, ท่อไฮดรอลิก
กระบวนการผลิต: วาดเย็น
การรับรอง: ซี, API, Bsi
หลอดพิเศษ: ท่อผนังหนา
ความอดทน: ± 1%
ประเภท: ท่อเหล็กไร้รอยต่อ
บริการประมวลผล: การตัด, เจาะ, ตกแต่ง, การดัด, เชื่อม
Steel Grade: E355, St52.3, 1020, Ck45, 4140, 4130
Specification: 40mm*30mm-580mm*500mm
Bore Treatment: Honing, Skiving&Roller Burnishing
Conservation: Anti Rust Oiled Inside, Plastic Caps in Both Ends
บรรจุภัณฑ์: การรวมและบรรจุภัณฑ์ Seaworthy
ผลผลิต: 10000 Tons per Month
การเดินทาง: Ocean,Land,Express
สมุฏฐาน: ซานตง, จีน
สนับสนุน: 10000 Tons per Month
ใบรับรอง: ISO 9001
ท่าเรือ: Qingdao,Tianjin,Shanghai
ชนิดการชำระเงิน: L/C,T/T,D/P
Incoterm: FOB,CFR,CIF,EXW
ผลิตภัณฑ์หลอด : ท่อที่มีเกียรติ, ท่อเสริมสร้างท่อทรงกระบอกไฮดรอลิก, ท่อกระบอกสูบนิวเมติก, ท่อเกียรตินิยม, ท่อที่มีเกียรติ, ท่อเหล็กที่มีรอยเย็บที่ไร้รอยต่อ, หลอดที่แม่นยำ, ท่อที่มีความเย็น , ท่อ SRB, หลอดไฮดรอลิก SRB, หลอดไฮดรอลิกกระบอกสูบ

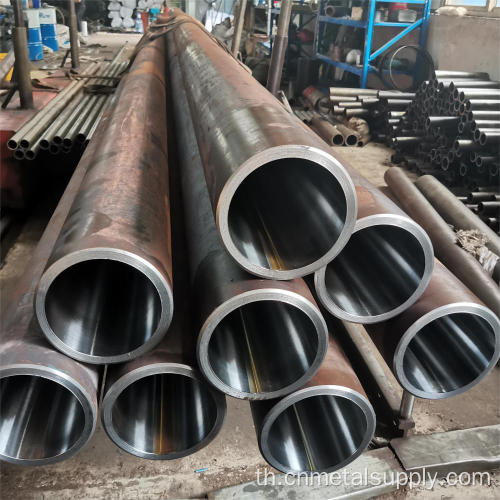

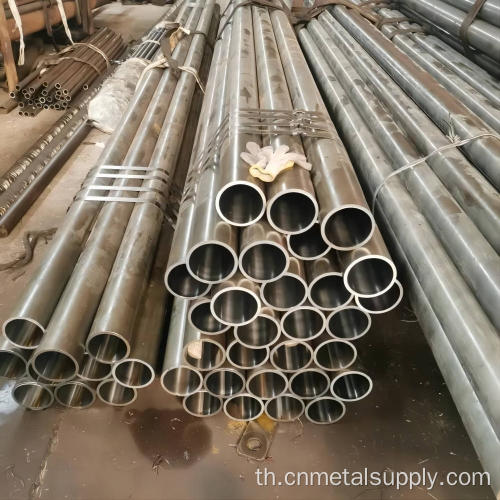

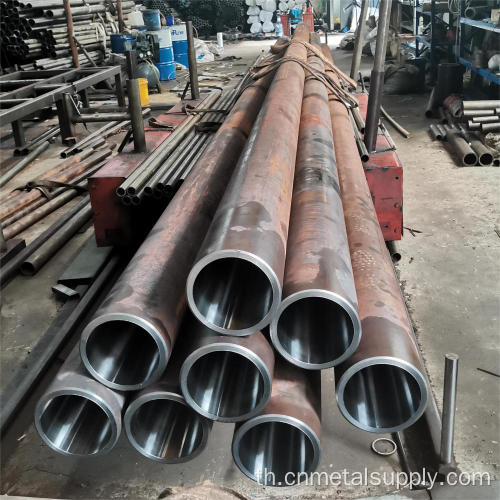

1. คำอธิบาย: Honed Tube เป็นท่อเหล็กเจาะเรียบที่ใช้ในการผลิตถังทรงกระบอกไฮดรอลิกซึ่งเป็นส่วนสำคัญของชิ้นส่วนของกระบอกไฮดรอลิก ท่อที่ได้รับการยกย่องนั้นใช้กันอย่างแพร่หลายในกระบอกสูบไฮดรอลิก, กระบอกสูบ, เครื่องจักรไฮดรอลิก, เครื่องจักรวิศวกรรม, เครื่องจักรปิโตรเลียม, เครื่องจักรการเกษตร, เครื่องจักรกลเติม, เครื่องจักรขุดและสาขาอื่น ๆ
HINING เป็นเทคโนโลยีการตัดเฉือนชนิดหนึ่ง ผ่านหัว Honing Hole ภายในของท่อระบายความเย็นจะถูกประมวลผลโดยการทำซ้ำเทคโนโลยีการบดความเร็วสูงเพื่อให้หลุมด้านในสามารถตอบสนองความต้องการของขนาดความอดทนและความขรุขระของพื้นผิวที่เราต้องการ
Honed Tube เป็นท่อเหล็กเจาะแบบเรียบที่ใช้ในการผลิตถังทรงกระบอกไฮดรอลิกซึ่งเป็นส่วนสำคัญของชิ้นส่วนของกระบอกไฮดรอลิก
ความแตกต่างระหว่างหลอด Honed และ Skived & Roller Burnished Tube: ในอุตสาหกรรมกระบอกสูบไฮดรอลิกมี 2 วิธีสำหรับการรักษาเบื่อ: การเสริมสร้างและการเผาผลาญอาหารและลูกกลิ้ง การสร้างเสริมหรือการทำหนังและลูกกลิ้งทำให้ภาพพื้นผิวภายในที่แตกต่างกัน แต่ทั้งคู่มั่นใจได้ถึงความหยาบดี
2. ความสะดวก: ท่อระบายความร้อนที่ไร้รอยต่อสำหรับกระบอกไฮดรอลิก
3. ช่วงขนาด: 40 มม.*30 มม. -580 มม.*500 มม.
4. เกรดเหล็กที่มีความพร้อม :
|
EN 10305-1 |
E195, E235, E355, C35E, C45E, E410, E470, S355J2, S355J2G3, 25CrMo4, 34CrMo4, 42CrMo4 |
|
DIN 2391-2 |
ST37, ST44, ST52 |
|
ASTM A519 |
1010, 1020, 1026, 1045, 1518, 1524, 1541, 4130, 4140, 4145, 4340, 8620 |
|
JIS |
STKM 13A, STKM 13B, STKM 13C |
|
GB |
Q345B, 25Mn, 16Mn, Q345D, Q345E, 20#, 45#, 20CrMo, 25CrMo, 30CrMo, 35CrMo, 42CrMo |
5. วิธีการผลิต: ม้วนเย็น, ไฮดรอลิกเย็น, ม้วนร้อน+รูลึกที่น่าเบื่อ
6. เงื่อนไขการจัดส่ง:
|
BK |
BKW |
BKS |
GBK |
NBK |
Q+T |
|
+C |
+LC |
+SR |
+A |
+N |
|
|
Cold rolled |
Cold drawn |
Stress relieved |
Annealed |
Normalized |
Quenched+Tempered |
7. การรักษาเบื่อ: การสร้างเสริมการทำหนังและลูกกลิ้งเบิร์น
8. การควบคุมความหยาบของเบื่อ: RA0.25UM สูงสุดหรือ RA0 35um Max สำหรับหลอด Honed, RA0.25UM สูงสุดสำหรับหลอดที่มีทักษะและลูกกลิ้ง
9. จบลงด้วย: จบลงด้วยการตัดสี่เหลี่ยมปราศจากเสี้ยนสำหรับหลอดที่ได้รับการยกย่อง ปลายเล็ก ๆ น้อย ๆ สำหรับท่อที่มีทักษะและลูกกลิ้ง
10. การบรรจุการส่งออกมาตรฐาน: ในชุดมัดผูกกับแถบเหล็ก การเคลือบน้ำมัน Int & Ext ปลายแคปพลาสติก การบรรจุภายนอกโดยกระเป๋า PVC และกระเป๋าถัก
11. การบรรจุและการทำเครื่องหมายที่กำหนดเอง สามารถให้ได้ตามคำขอ
12. ความแตกต่างระหว่างหลอด Honed และ Skived & Roller Burnished Tube: ในอุตสาหกรรมกระบอกสูบไฮดรอลิกมี 2 วิธีสำหรับการรักษาเบื่อ: การเสริมสร้างและการทำหนังและลูกกลิ้ง การสร้างเสริมหรือการทำหนังและลูกกลิ้งทำให้ภาพพื้นผิวภายในที่แตกต่างกัน แต่ทั้งคู่มั่นใจได้ถึงความหยาบดี
ท่อเหล็กไฮดรอลิกได้รับการออกแบบมาเพื่อถ่ายทอดของเหลวของเหลวไปยังส่วนประกอบไฮดรอลิกส์, อุปกรณ์, วาล์ว, หน้าแปลนและเครื่องมืออื่น ๆ มันทำจากวัสดุ E355 (ST 52.4) หรือ E235 (ST 37.4) สองเกรดนี้มีองค์ประกอบทางเคมีที่แตกต่างกัน สิ่งนี้ช่วยในการควบคุมแรงกดดันในการทำงาน
|
Chemical Composition (%) |
Carbon (C) |
Silicon (Si) |
Manganese (Mn) |
Phosphorus (P) |
Sulfur (S) |
|
E355 (ST52.4) |
⩽ 0.22 |
⩽ 0.55 |
⩽ 1.6 |
⩽ 0.045 |
⩽ 0.045 |
|
E235 (ST37.4) |
⩽ 0.17 |
⩽ 0.35 |
⩽ 1.2 |
⩽ 0.045 |
⩽ 0.045 |
ท่อ ไฮดรอลิก H oned ทำตาม DIN 2391/C (DIN EN 10305-1) หรือ DIN 2445/2 (DIN EN 10305-4) มาตรฐานและมีอยู่ในมิลลิเมตรเส้นผ่าศูนย์กลางด้านนอกและขนาดนิ้ว
1 3 . ไฮดรอลิก c ylinder t ube ------ ใช้ในกระบอกไฮดรอลิกของเครื่องจักรหนัก, เครน, รถขุดยังรถยก วัสดุมีความหลากหลายส่วนใหญ่เป็น STKM-13CT ST52 CK45 และ 1020 เราสามารถทำงานและได้รับคุณสมบัติเชิงกลของลูกค้าที่ต้องการและยืดอายุการใช้งานของกระบอกไฮดรอลิก
14 . Honed Tube ----- ใช้ในบัฟเฟอร์ลิฟต์และกระบอกไฮดรอลิก หลอดชนิดนี้มีความขรุขระที่ดีกว่าภายในหลอด RA0.2-0.4UM และสามารถใช้โดยตรงในหลอดกระบอกไฮดรอลิก ช่วง: ID 50-250 มม. และความยาวสามารถทำงานได้มากที่สุด 6m
15 . หลอดเย็นเสร็จ ---- ใช้กันอย่างแพร่หลาย ช่วงการประมวลผล 30-300 มม. ความยาวที่ใหญ่ที่สุดคือ 11m
|
Hydraulic Cylinder Honing Tube |
|||||
|
Inside Dia (mm) |
ID Tolerance (mm) |
WT Tolerance (mm) |
|||
|
H7 |
H8 |
H9 |
H10 |
||
|
≤30 |
+0.021/0 |
+0.033/0 |
+0.052/0 |
+0.084/0 |
±7.5% >210mm ±10% |
|
30 - ≤50 |
+0.025/0 |
+0.039/0 |
+0.062/0 |
+0.100/0 |
|
|
50 - ≤80 |
+0.030/0 |
+0.046/0 |
+0.074/0 |
+0.120/0 |
|
|
80 - ≤120 |
+0.035/0 |
+0.054/0 |
+0.087/0 |
+0.140/0 |
|
|
120 - ≤180 |
+0.040/0 |
+0.063/0 |
+0.100/0 |
+0.160/0 |
|
|
180 - ≤250 |
+0.046/0 |
+0.072/0 |
+0.115/0 |
+0.185/0 |
|
|
250 - ≤315 |
+0.052/0 |
+0.081/0 |
+0.130/0 |
+0.210/0 |
|
|
315 - ≤700 |
+0.057/0 |
+0.089/0 |
+0.140/0 |
+0.230/0 |
|
|
Steel Grade |
Chemical Composition % |
|||||
|
C |
Si |
Mn |
P |
S |
Al |
|
|
≤ |
≥ |
|||||
|
20# |
0.17-0.24 |
0.17-0.37 |
0.35-0.65 |
0.035 |
0.035 |
/ |
|
45# |
0.42-0.50 |
0.17-0.37 |
0.50-0.80 |
0.035 |
0.035 |
/ |
|
Q345B |
≤0.2 |
≤0.5 |
1.00-1.60 |
0.03 |
0.03 |
/ |
|
Q345D |
≤0.2 |
≤0.5 |
1.00-1.60 |
0.03 |
0.03 |
0.015 |
|
25Mn |
0.22-0.29 |
0.17-0.37 |
0.70-1.00 |
0.035 |
0.035 |
/ |
|
27SiMn |
0.24-0.32 |
1.10-1.40 |
1.10-1.40 |
0.035 |
0.035 |
/ |
|
ST52 |
≤0.22 |
≤0.55 |
≤1.6 |
0.025 |
0.025 |
/ |
|
SAE1026 |
0.22-0.28 |
0.15-0.35 |
0.60-0.90 |
0.04 |
0.05 |
/ |
|
Delivery Condition |
Cold Finished (hard) (BK) |
Cold Drawn and Stress-relieved (BK+S) |
|||
|
Steel Grade |
Tensile Strength |
Elongation |
Tensile Strength |
Yield Strength |
Elongation |
|
20# |
≥550 |
≥8 |
≥520 |
≥375 |
≥15 |
|
45# |
≥640 |
≥5 |
≥600 |
≥520 |
≥10 |
|
16Mn |
≥640 |
≥5 |
≥600 |
≥520 |
≥14 |
|
25Mn |
≥640 |
≥5 |
≥600 |
≥510 |
≥15 |
|
27SiMn |
≥800 |
≥5 |
≥760 |
≥610 |
≥10 |
|
ST52 |
≥640 |
≥5 |
≥600 |
≥520 |
≥14 |
|
SAE1026 |
≥640 |
≥5 |
≥600 |
≥510 |
≥15 |
การแสดงผล
เราสามารถผลิตขนาดความหนาความกว้างและวัสดุที่แตกต่างกันตามความต้องการของ คุณ

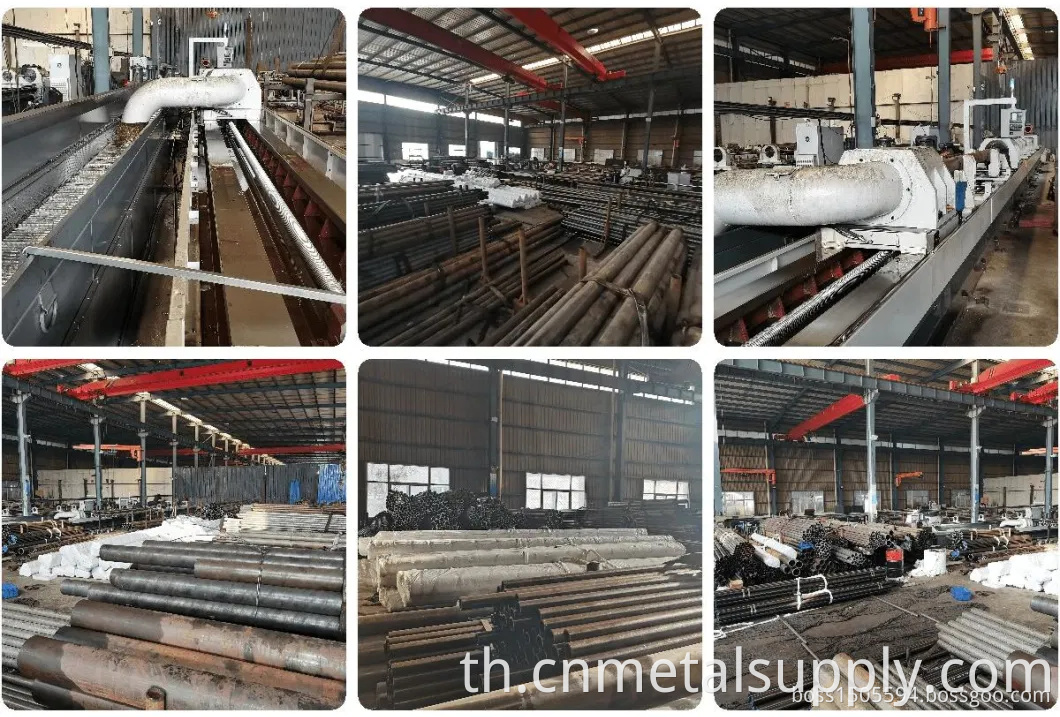

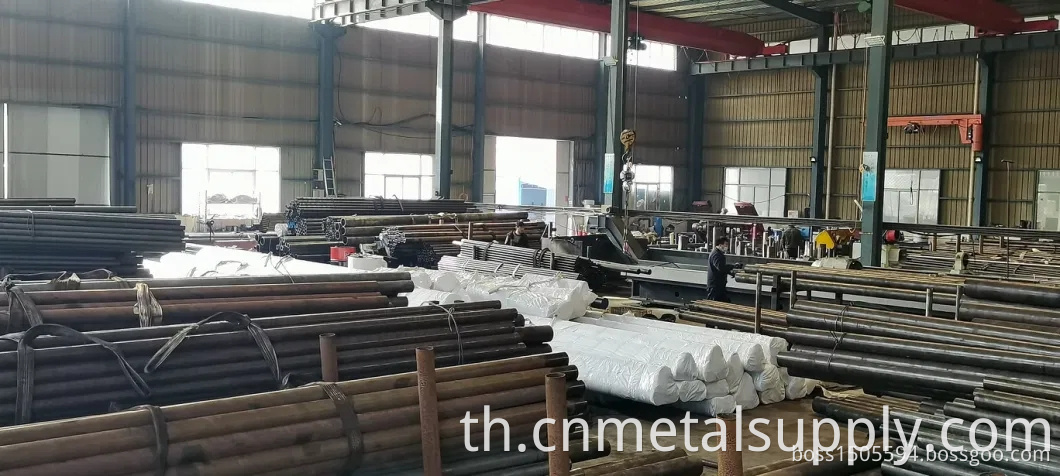

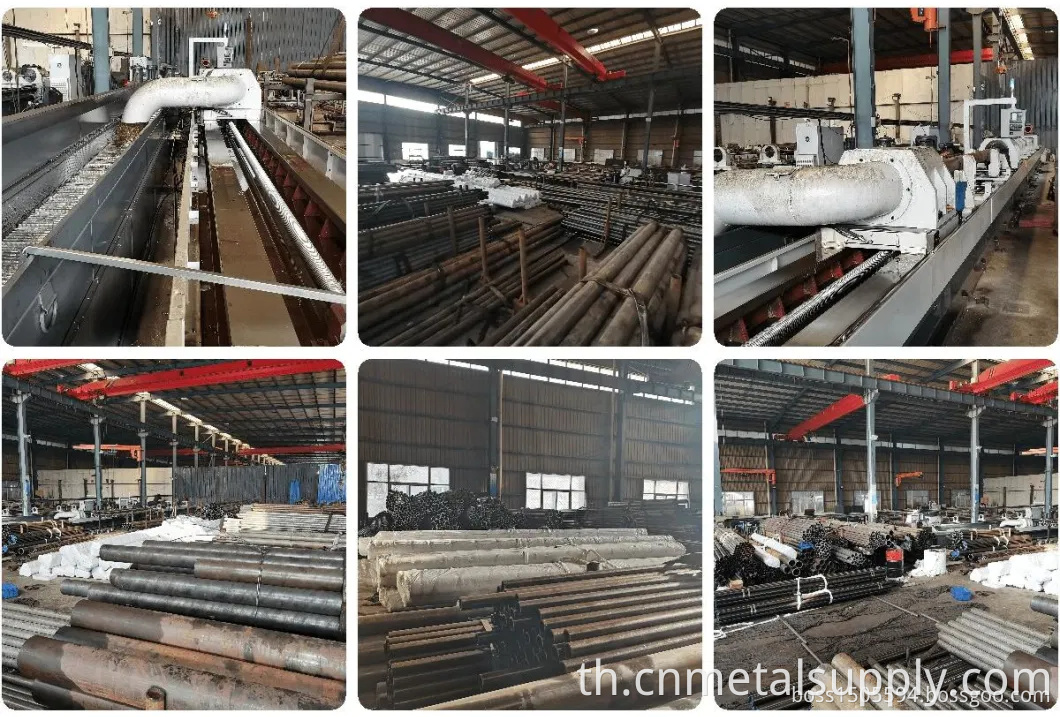

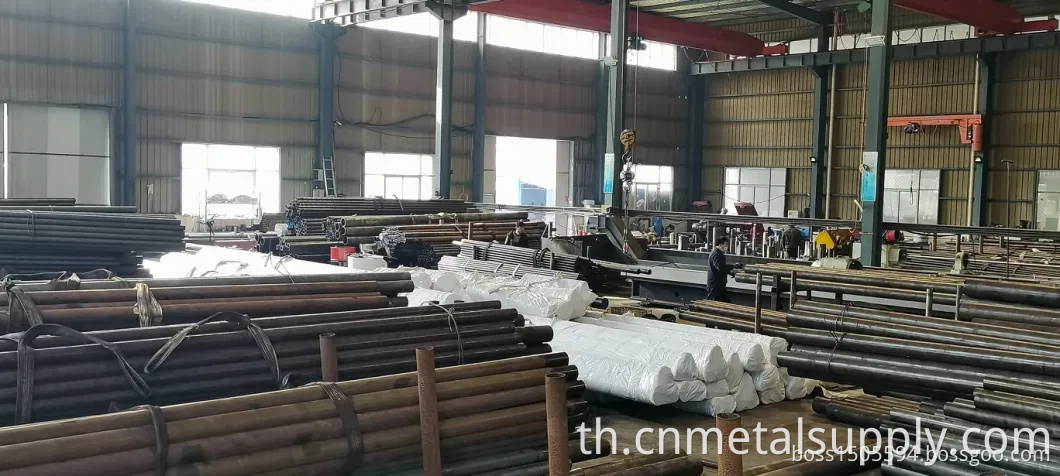

คลังสินค้าและอุปกรณ์

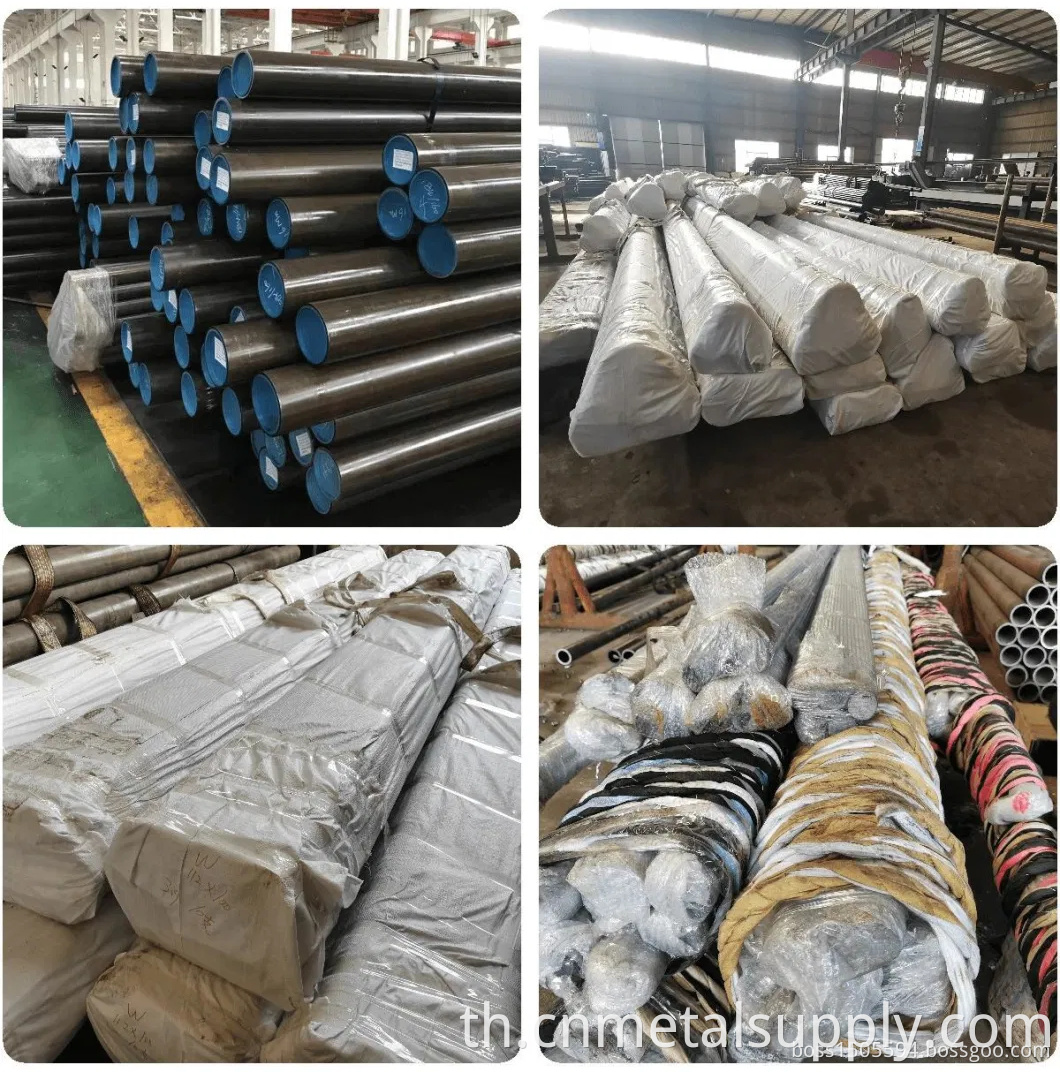

บรรจุภัณฑ์และการขนส่ง
