ผลิตภัณฑ์
หมายเลขรุ่น: API 5L Grade B, x42, x46, x52, x56, x60, x65, x70, x80
มาตรฐาน: GB, ASTM, JIS, API
วัสดุ: A53-A369, Q195-Q345, 10 # -45 #, ST35-ST52
รูปร่างส่วน: รอบ
สถานที่กำเนิด: ประเทศจีน
ใบสมัคร: ท่อของไหล, ท่อแก๊ส, ท่อน้ำมัน, ท่อโครงสร้าง
กระบวนการผลิต: รีดร้อน
การรับรอง: API, ซี
หลอดพิเศษ: ท่อ API
ไม่ว่าจะเป็นโลหะผสม: ไม่ใช่โลหะผสม
ความอดทน: ± 1%
ประเภท: ท่อเหล็กไร้รอยต่อ
บริการประมวลผล: การดัด, เชื่อม, ตกแต่ง, เจาะ, การตัด
บรรจุภัณฑ์: บรรจุภัณฑ์ทางทะเลมาตรฐานหรือตามที่ลูกค้าต้องการ
ผลผลิต: 10000 Tons Per Month
การเดินทาง: Ocean,Land,Express
สมุฏฐาน: ซานตง, จีน
สนับสนุน: 10000 Tons Per Month
ใบรับรอง: ISO 9001
ท่าเรือ: Tianjin,Qingdao,Shanghai
ชนิดการชำระเงิน: L/C,T/T,D/P
Incoterm: FOB,CFR,EXW,CIF

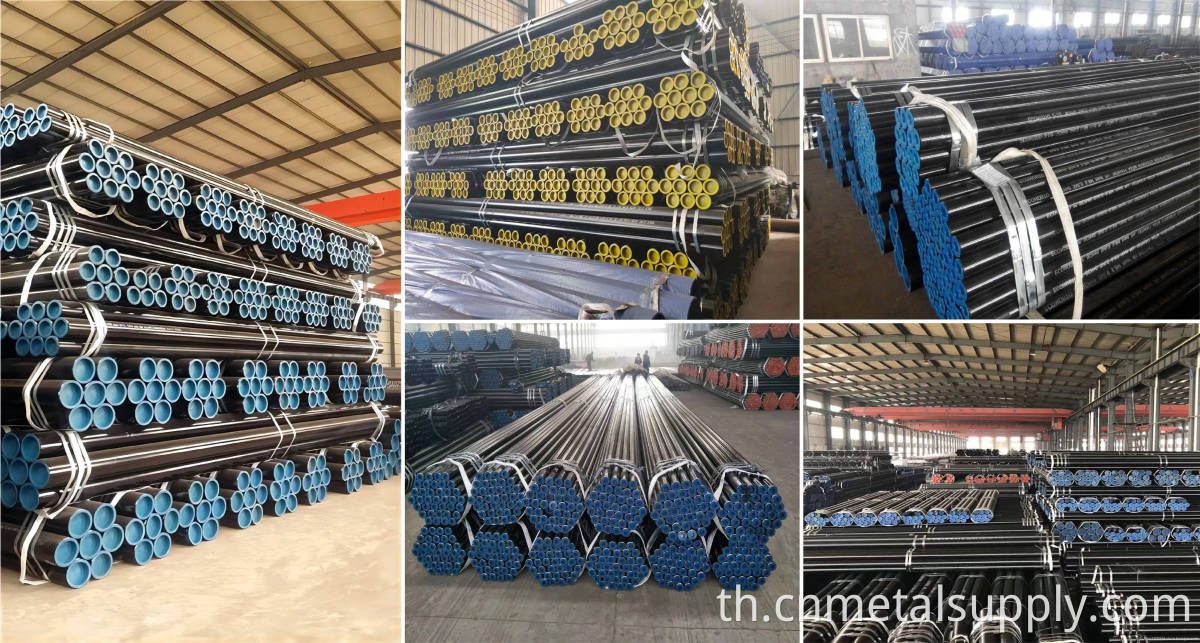

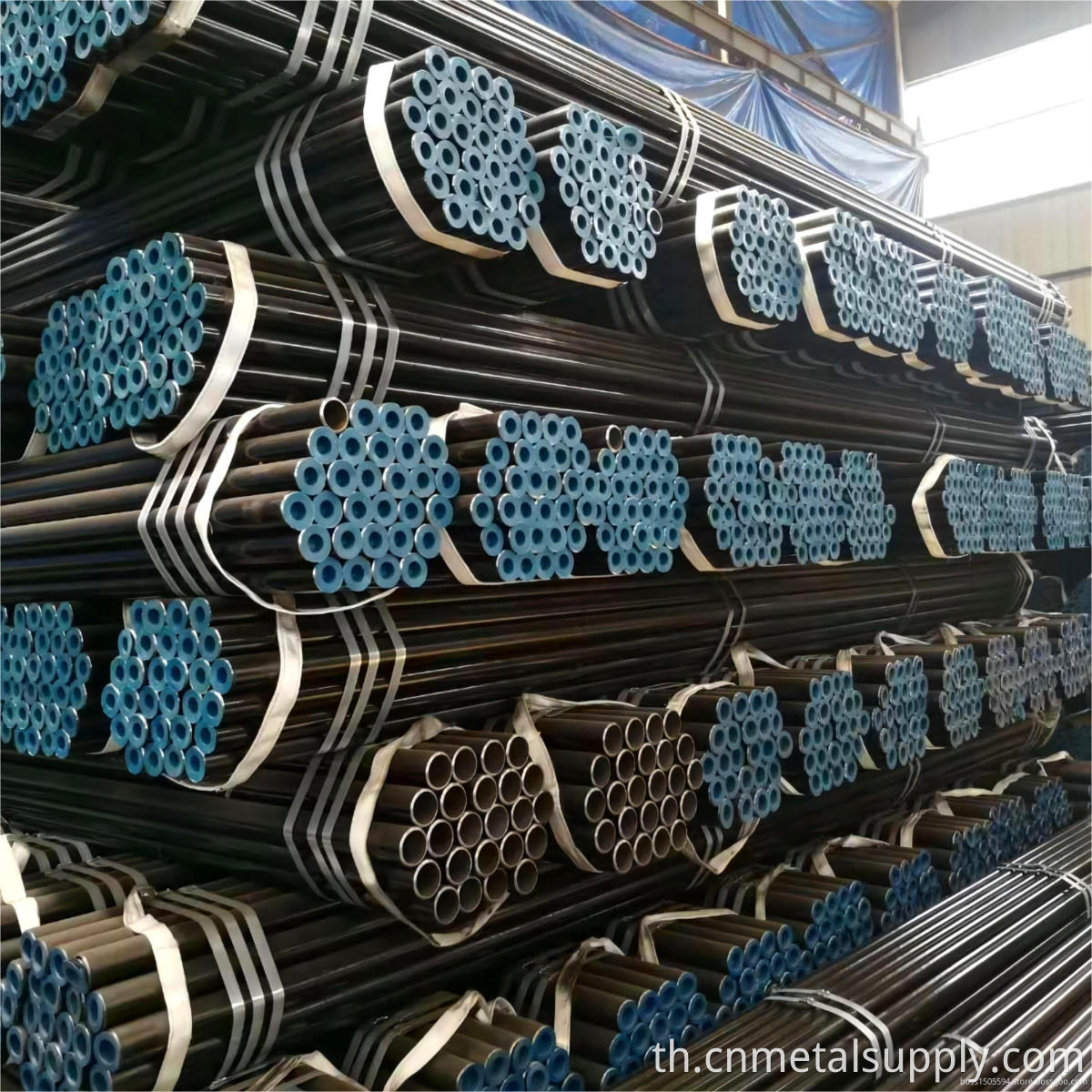

ท่อ API 5L x60 PSL1 คืออะไร?
API 5L เกรด B, x42, x46, x52, x56, x 60 , x6 5 , x70, x80 ท่อเหล็กไร้รอยต่อ
ข้อมูลจำเพาะของสถาบันปิโตรเลียมอเมริกัน API 5L ครอบคลุมท่อสายเหล็กที่ไร้รอยต่อและเชื่อม นี่คือท่อเหล็กสำหรับระบบการขนส่งท่อในอุตสาหกรรมปิโตรเลียมและก๊าซธรรมชาติ API 5L เหมาะสำหรับการขนส่งก๊าซน้ำและน้ำมัน ช่วงขนาดถูก จำกัด โดยความสามารถของผู้ผลิตเท่านั้น
ข้อมูลจำเพาะสำหรับ API 5L เป็นไปตามองค์กรระหว่างประเทศเพื่อมาตรฐาน ISO 3183 ซึ่งเป็นมาตรฐานระบบการขนส่งท่อภายในวัสดุอุปกรณ์และโครงสร้างนอกชายฝั่งสำหรับอุตสาหกรรมปิโตรเลียมปิโตรเคมีและก๊าซธรรมชาติ คณะกรรมการด้านเทคนิคที่ให้การรับรองมาตรฐานที่ยอมรับว่ามีข้อกำหนดคุณสมบัติผลิตภัณฑ์พื้นฐานสองระดับ (PSL) ของข้อกำหนดทางเทคนิคและดังนั้นจึงพัฒนา PSL 1 และ PSL 2 PSL 1 เป็นคุณภาพมาตรฐานสำหรับท่อสายที่ PSL 2 มีสารเคมีเพิ่มเติมคุณสมบัติเชิงกลและ ข้อกำหนดการทดสอบ
เกรดที่ครอบคลุมโดยข้อกำหนดนี้คือ A25, A, B (และเกรด“ X” ต่อไปนี้), x42, x46, x52, x56, x60, x65, x70, x80 ตัวเลขสองหลักตาม“ x” หมายถึงความแข็งแรงของผลผลิตขั้นต่ำ (ใน psi ของ 000) ของท่อที่ผลิตในเกรดนี้ เราพก API 5L เกรด B ท่อใน API 5L x42 PSL1, API 5L x42 PSL2, API 5L x46 PSL1, API 5L x46 PSL2, API 5L x52 PSL1, API 5L x52 PSL2, API 5L X56 PSL1 X60 PSL1, API 5L x60 PSL2, API 5L x65 PSL1, API 5L x65 PSL2, API 5L x70 PSL2
คุณสมบัติ ของ ผลิตภัณฑ์
|
Out Diameter |
13.7mm-914mm |
|
Wall Thickness |
2mm-120mm |
|
Length |
2m-12m |
|
Producing Standard |
American ASME B36.10M, ASTM API 5L, API 5CT Japanese JIS,German DIN,Chinese GB,BS standard |
|
Steel Grade |
ASTM A53, A106, A210, A252, A333 etc; PSL1: A, B, x42, x46, x52, x56, x60, x65, x70 PSL2: B, x42, x46, x52, x56, x60, x65, x70, x80 JIS STPG42, G3454, G3456 etc; DIN St37, St42, St45, St52, DIN1626, DIN17175; GB 20#, Q345, 16Mn etc. |
|
Special specifications |
Available according to customer’s requirements and quantity. |
|
End Shape |

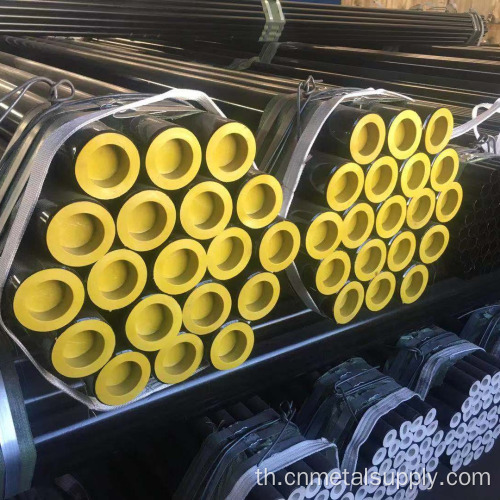

Beveled end, plain end, varnished, or adding plastic caps to protect the two ends as per customer’s requirements |
|
Surface treatment |
Painted, Oiled, galvanized, phosphate etc |
|
Usage |
1.Widely used in the mechanical treatment field, petrochemical industry, transport and construction field 2.Ordinary structural purposes and mechanic structural purposes, for example in construction field, fulcrum bearing etc; 3.The transportation of fluids in the projects and big equipments, for example transport of water, oil, gas etc 4.Can be used in low and medium pressure boiler for the transportation of fluids, for example steam tube, big smoke tube, small smoke tube, generating tube etc |
|
Third party inspection |
Welcome you to send a third party inspecting company (BV, SGS etc) to check the quality of our final products. |
ท่อ API 5L (ท่อไร้รอยต่อและท่อ) ของเกรดทั้งหมดมีข้อมูลจำเพาะของ PSL1 และ PSL2 สองรายการซึ่งแตกต่างกันไปตามองค์ประกอบทางเคมีกระบวนการผลิตความแข็งแรงเชิงกลการบำบัดความร้อนบันทึกการทดสอบการตรวจสอบย้อนกลับ ฯลฯ
PSL เป็นชื่อสั้น ๆ ของระดับมาตรฐานผลิตภัณฑ์ ระดับมาตรฐานผลิตภัณฑ์ของท่อสายมี PSL1 และ PSL2 นอกจากนี้เราสามารถพูดได้ว่ามาตรฐานคุณภาพแบ่งใน PSL1 และ PSL2 PSL2 สูงกว่า PSL1 ไม่เพียง แต่มาตรฐานการตรวจสอบจะแตกต่างกันเท่านั้นคุณสมบัติทางเคมีมาตรฐานความแข็งแรงเชิงกลแตกต่างกัน ดังนั้นเมื่อสั่งซื้อท่อสาย API 5L ควรมีการระบุไว้อย่างชัดเจนสำหรับขนาดเกรดข้อกำหนดทั่วไปเหล่านี้จะต้องชี้แจงมาตรฐานการผลิต LEVE, PSL1 หรือ PSL2
PSL2 มีความเข้มงวดมากกว่า PSL1 ในคุณสมบัติทางเคมีความต้านทานแรงดึงการทดสอบแบบไม่ทำลายและการทดสอบผลกระทบ
API 5L PSL1 ท่อเหล็กไม่จำเป็นต้องทำการทดสอบผลกระทบ
สำหรับท่อเหล็ก API 5L PSL2 ยกเว้นเกรด x80 เกรดอื่น ๆ ทั้งหมดของท่อสาย API 5L จำเป็นต้องมีการทดสอบแรงกระแทกที่อุณหภูมิ 0 ℃ ค่าเฉลี่ยของ AKV: ทิศทางตามยาว≥41J, Tranverse Direction ≥27J
สำหรับท่อสาย API 5L เกรด x80 PSL2 ที่ 0 ℃สำหรับทุกขนาดการทดสอบผลกระทบค่าเฉลี่ย AKV: ทิศทางตามยาว≥101J, Tranverse Direction ≥68J
สำหรับท่อสาย API 5L PSL2 จะทำการทดสอบไฮดรอลิกสำหรับแต่ละท่อเดียวและในข้อกำหนดมาตรฐาน API ไม่อนุญาตให้มีการทดสอบแบบไม่ทำลายแทนที่การทดสอบไฮดรอลิกนี่เป็นความแตกต่างอย่างมากระหว่างมาตรฐานจีนและมาตรฐาน API 5L สำหรับ PSL1 ไม่จำเป็นต้องมีการทดสอบแบบไม่ทำลายสำหรับ PSL2 จะต้องทำการทดสอบแบบไม่ทำลายสำหรับแต่ละท่อเดียว
องค์ประกอบทางเคมีและความแข็งแรงเชิงกลยังแตกต่างกันระหว่างท่อสาย API 5L PSL1 และท่อสาย API 5L PSL2 สำหรับข้อมูลจำเพาะโดยละเอียดด้านล่าง API 5L PSL2 มีข้อ จำกัด เกี่ยวกับปริมาณคาร์บอนเทียบเท่าซึ่งสำหรับส่วนมวลคาร์บอนที่มากกว่า 0.12%และเท่ากับหรือน้อยกว่า 0.12% CEQ ที่แตกต่างกันจะถูกนำไปใช้ สำหรับท่อสายในความต้านทานแรงดึง PSL2 มีขีด จำกัด สูงสุด
API 5L PSL 1 องค์ประกอบทางเคมีและคุณสมบัติเชิงกล:
|
Standard |
Steel grade |
Chemical Compositions(%) |
Mechanical Properties |
|||||||
|
C(Max) |
Mn(Max) |
P(Max) |
S(Max) |
Tensile strength(Min) |
Yield strength(Min) |
|||||
|
Psi X 1000 |
Mpa |
Psi X 1000 |
Mpa |
|||||||
|
API 5L PIPE PSL 1 |
A25 |
CL I |
0.21 |
0.60 |
0.030 |
0.030 |
45 |
310 |
25 |
172 |
|
CL II |
0.21 |
0.60 |
0.030 |
0.030 |
||||||
|
A |
0.22 |
0.90 |
0.030 |
0.030 |
48 |
331 |
30 |
207 |
||
|
B |
0.26 |
1.20 |
0.030 |
0.030 |
60 |
414 |
35 |
241 |
||
|
X42 |
0.26 |
1.30 |
0.030 |
0.030 |
60 |
414 |
42 |
290 |
||
|
X46 |
0.26 |
1.40 |
0.030 |
0.030 |
63 |
434 |
46 |
317 |
||
|
X52 |
0.26 |
1.40 |
0.030 |
0.030 |
66 |
455 |
52 |
359 |
||
|
X56 |
0.26 |
1.40 |
0.030 |
0.030 |
71 |
490 |
56 |
386 |
||
|
X60 |
0.26 |
1.40 |
0.030 |
0.030 |
75 |
517 |
60 |
414 |
||
|
X65 |
0.26 |
1.45 |
0.030 |
0.030 |
77 |
531 |
65 |
448 |
||
|
X70 |
0.26 |
1.65 |
0.030 |
0.030 |
82 |
565 |
70 |
483 |
||
API 5L PSL 2 องค์ประกอบทางเคมีและคุณสมบัติเชิงกล:
|
Standard |
Steel grade |
Chemical Composition(%) |
Mechanical Properties |
||||||
|
C |
Mn |
P |
S |
Tensile strength |
Yield strength |
||||
|
(Max) |
(Max) |
(Max) |
(Max) |
Psi X 1000 |
Mpa |
Psi X 1000 |
Mpa |
||
|
API 5L PIPE PSL 2 |
B |
0.22 |
1.20 |
0.025 |
0.015 |
60-110 |
414-758 |
35-65 |
241-448 |
|
X42 |
0.22 |
1.30 |
0.025 |
0.015 |
60-110 |
414-758 |
42-72 |
290-496 |
|
|
X46 |
0.22 |
1.40 |
0.025 |
0.015 |
63-110 |
434-758 |
46-76 |
317-524 |
|
|
X52 |
0.22 |
1.40 |
0.025 |
0.015 |
66-110 |
455-758 |
52-77 |
359-531 |
|
|
X56 |
0.22 |
1.40 |
0.025 |
0.015 |
71-110 |
490-758 |
56-79 |
386-544 |
|
|
X60 |
0.22 |
1.40 |
0.025 |
0.015 |
75-110 |
517-758 |
60-82 |
414-565 |
|
|
X65 |
0.22 |
1.45 |
0.025 |
0.015 |
77-110 |
531-758 |
65-82 |
448-565 |
|
|
X70 |
0.22 |
1.65 |
0.025 |
0.015 |
82-110 |
565-758 |
70-82 |
483-565 |
|
|
X80 |
0.22 |
1.90 |
0.025 |
0.015 |
90-110 |
621-827 |
80-102 |
552-705 |
|
ขนาดของท่อสาย API 5L
|
Nominal Size |
Outside Diameter |
Wall Thickness |
Plain-end Weight |
|||
|
inch |
mm |
inch |
mm |
lb/ft |
kg/m |
|
|
0.405 |
0.405 |
10.29 |
0.095 |
2.4 |
0.31 |
0.47 |
|
0.54 |
0.54 |
13.72 |
0.088 |
2.2 |
0.43 |
0.62 |
|
0.54 |
13.72 |
0.119 |
3.0 |
0.54 |
0.79 |
|
|
0.675 |
0.675 |
17.15 |
0.091 |
2.3 |
0.57 |
0.84 |
|
0.675 |
17.15 |
0.126 |
3.2 |
0.74 |
1.10 |
|
|
0.84 |
0.84 |
21.34 |
0.109 |
2.8 |
0.85 |
1.28 |
|
0.84 |
21.34 |
0.147 |
3.7 |
1.09 |
1.61 |
|
|
1.05 |
1.05 |
26.67 |
0.113 |
2.9 |
1.13 |
1.70 |
|
1.05 |
26.67 |
0.154 |
3.9 |
1.48 |
2.19 |
|
|
1.315 |
1.315 |
33.4 |
0.133 |
3.4 |
1.68 |
2.52 |
|
1.315 |
33.4 |
0.179 |
4.6 |
2.17 |
3.21 |
|
|
1.660 |
1.660 |
42.2 |
0.145 |
3.7 |
2.72 |
3.43 |
|
1.660 |
42.2 |
0.191 |
4.9 |
3.00 |
4.51 |
|
|
1.660 |
42.2 |
0.382 |
9.7 |
5.22 |
7.77 |
|
|
1.900 |
1.900 |
48.3 |
0.145 |
3.7 |
2.72 |
4.07 |
|
1.900 |
48.3 |
0.200 |
5.1 |
3.63 |
5.43 |
|
|
1.900 |
48.3 |
0.400 |
10.2 |
6.41 |
9.58 |
|
|
2 3/8 |
2.375 |
60.3 |
0.109 |
2.8 |
2.64 |
3.97 |
|
2.375 |
60.3 |
0.125 |
3.2 |
3.00 |
4.51 |
|
|
2.375 |
60.3 |
0.141 |
3.6 |
6.36 |
5.03 |
|
|
2.375 |
60.3 |
0.154 |
3.9 |
3.65 |
5.42 |
|
|
2.375 |
60.3 |
0.172 |
4.4 |
4.05 |
6.07 |
|
|
2.375 |
60.3 |
0.188 |
4.8 |
4.39 |
6.57 |
|
|
2.375 |
60.3 |
0.218 |
5.5 |
5.02 |
7.43 |
|
|
2.375 |
60.3 |
0.250 |
6.4 |
5.67 |
8.51 |
|
|
2.375 |
60.3 |
0.281 |
7.1 |
6.28 |
9.31 |
|
|
2.375 |
60.3 |
0.436 |
11.0 |
9.03 |
13.47 |
|
|
2 7/8 |
2.875 |
73.0 |
0.109 |
2.8 |
3.22 |
4.85 |
|
2.875 |
73.0 |
0.125 |
3.2 |
3.67 |
5.51 |
|
|
2.875 |
73.0 |
0.141 |
3.6 |
4.12 |
6.16 |
|
|
2.875 |
73.0 |
0.156 |
4.0 |
4.53 |
6.81 |
|
|
2.875 |
73.0 |
0.172 |
4.4 |
4.97 |
7.44 |
|
|
2.875 |
73.0 |
0.188 |
4.8 |
5.40 |
8.07 |
|
|
2.875 |
73.0 |
0.203 |
5.2 |
5.79 |
8.69 |
|
|
2.875 |
73.0 |
0.216 |
5.5 |
6.13 |
9.16 |
|
|
2.875 |
73.0 |
0.250 |
6.4 |
7.01 |
10.51 |
|
|
2.875 |
73.0 |
0.276 |
7.0 |
7.66 |
11.39 |
|
|
2.875 |
73.0 |
0.552 |
14.0 |
13.69 |
20.37 |
|
|
3 1/2 |
3.5 |
88.9 |
0.141 |
3.6 |
5.06 |
7.57 |
|
3.5 |
88.9 |
0.156 |
4.0 |
5.57 |
8.37 |
|
|
3.5 |
88.9 |
0.172 |
4.4 |
6.11 |
9.17 |
|
|
3.5 |
88.9 |
0.188 |
4.8 |
6.65 |
9.95 |
|
|
3.5 |
88.9 |
0.216 |
5.5 |
7.58 |
11.31 |
|
|
3.5 |
88.9 |
0.250 |
6.4 |
8.68 |
13.02 |
|
|
3.5 |
88.9 |
0.281 |
7.1 |
9.66 |
14.32 |
|
|
3.5 |
88.9 |
0.300 |
7.6 |
10.25 |
15.24 |
|
|
3.5 |
88.9 |
0.600 |
15.2 |
18.58 |
27.63 |
|
|
4 |
4 |
101.6 |
0.156 |
4.0 |
6.40 |
9.63 |
|
4 |
101.6 |
0.172 |
4.4 |
7.03 |
10.55 |
|
|
4 |
101.6 |
0.188 |
4.8 |
7.65 |
11.46 |
|
|
4 |
101.6 |
0.226 |
5.7 |
9.11 |
13.48 |
|
|
4 |
101.6 |
0.250 |
6.4 |
10.01 |
15.02 |
|
|
4 |
101.6 |
0.281 |
7.1 |
11.16 |
16.55 |
|
|
4 |
101.6 |
0.318 |
8.1 |
12.50 |
18.68 |
|
|
4 1/2 |
4.5 |
114.3 |
0.156 |
4.0 |
7.24 |
10.88 |
|
4.5 |
114.3 |
0.172 |
4.4 |
7.96 |
11.92 |
|
|
4.5 |
114.3 |
0.188 |
4.8 |
8.67 |
12.96 |
|
|
4.5 |
114.3 |
0.203 |
5.2 |
9.32 |
13.99 |
|
|
4.5 |
114.3 |
0.219 |
5.6 |
10.02 |
15.01 |
|
|
4.5 |
114.3 |
0.237 |
6.0 |
10.80 |
16.02 |
|
|
4.5 |
114.3 |
0.250 |
6.4 |
11.36 |
17.03 |
|
|
4.5 |
114.3 |
0.281 |
7.1 |
12.67 |
18.77 |
|

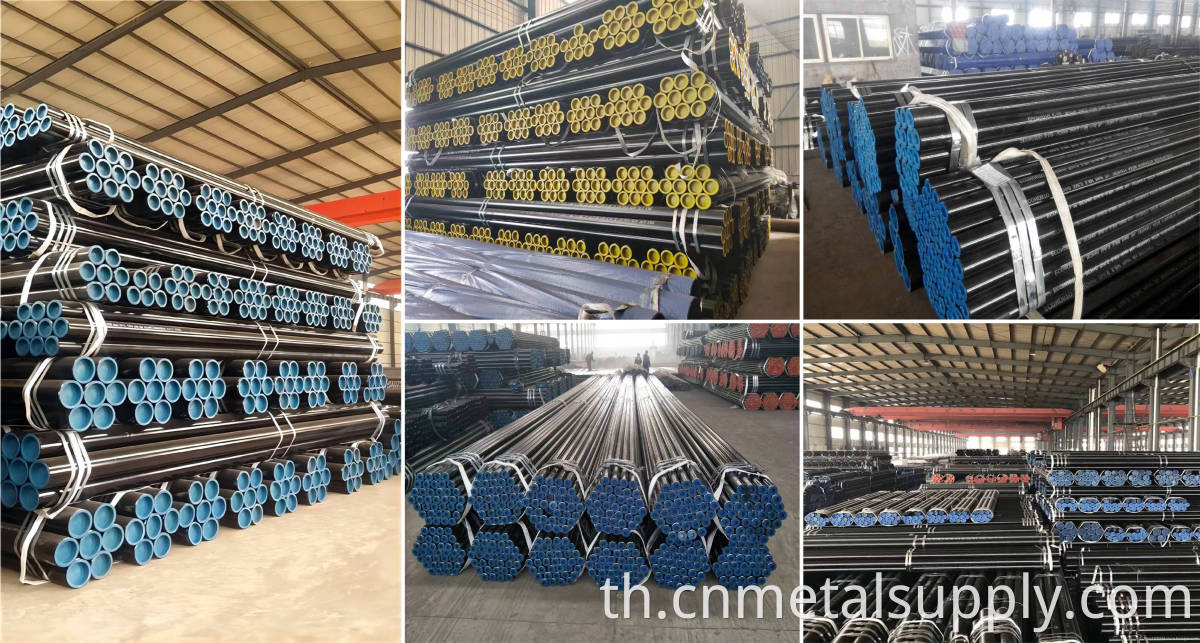

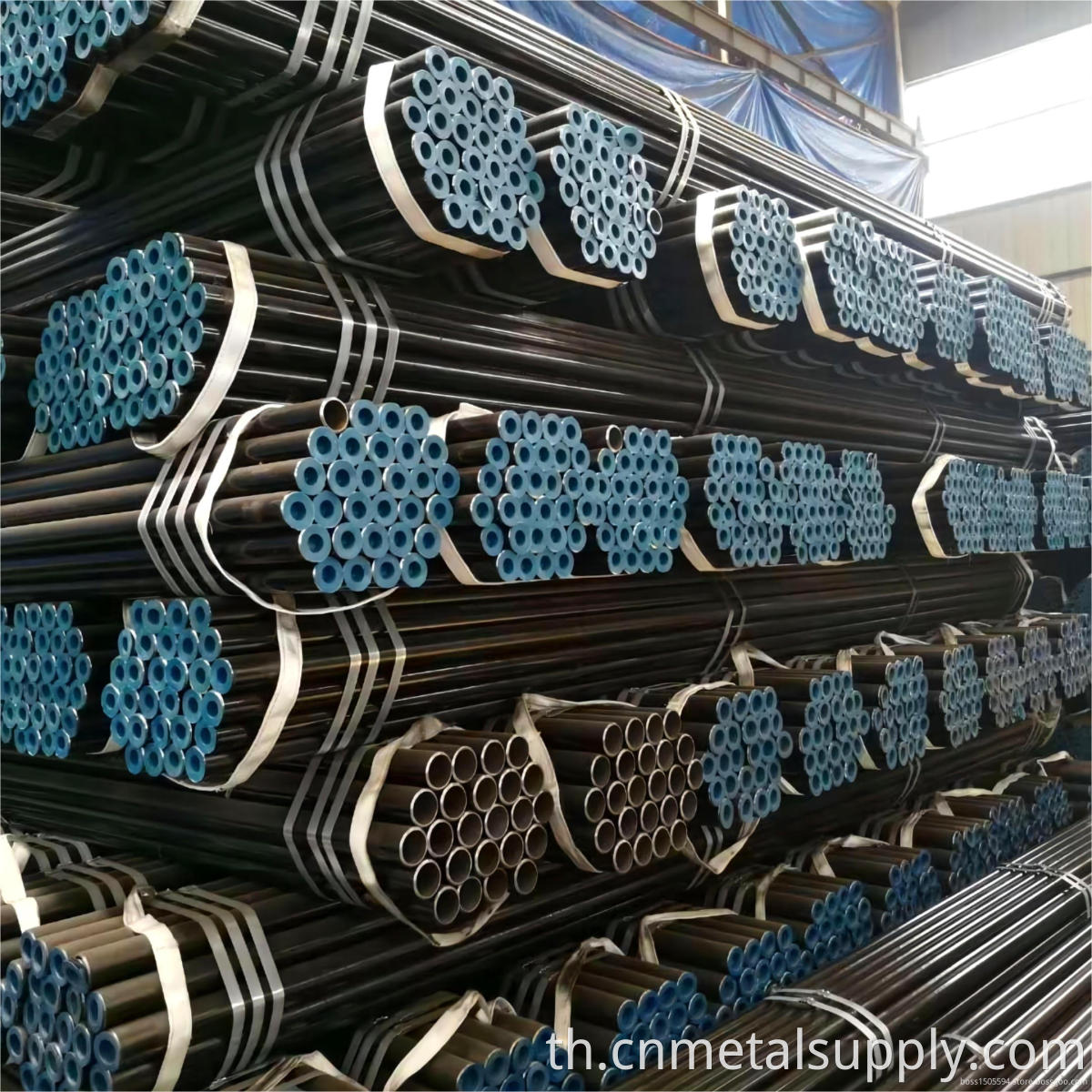

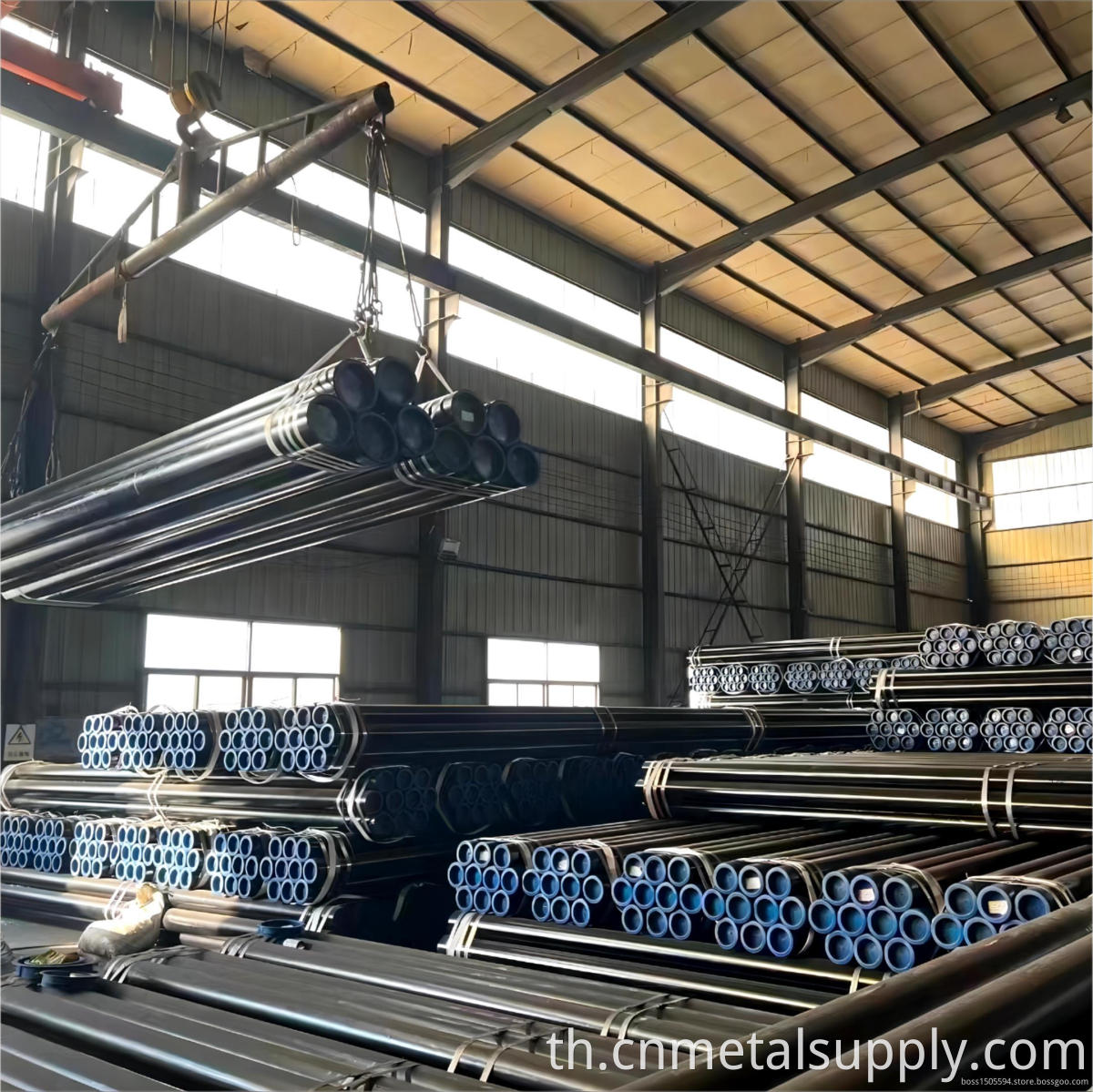

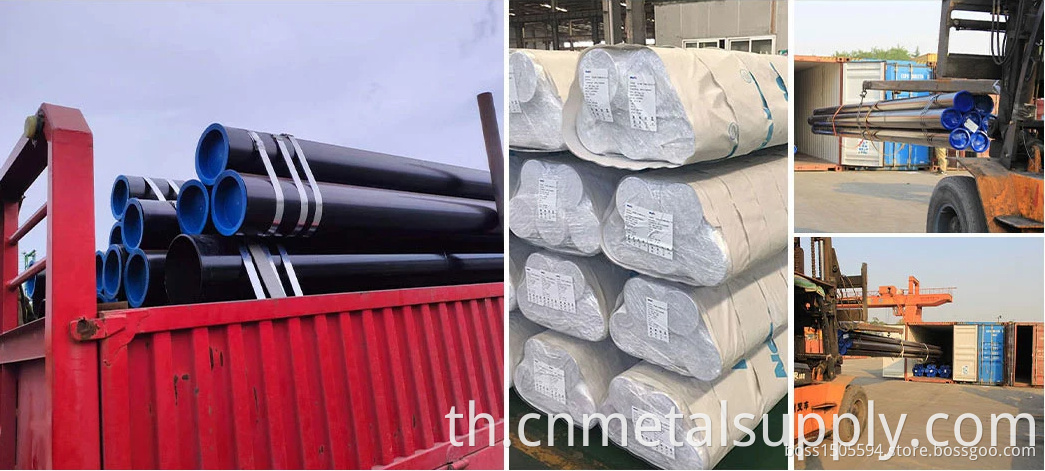

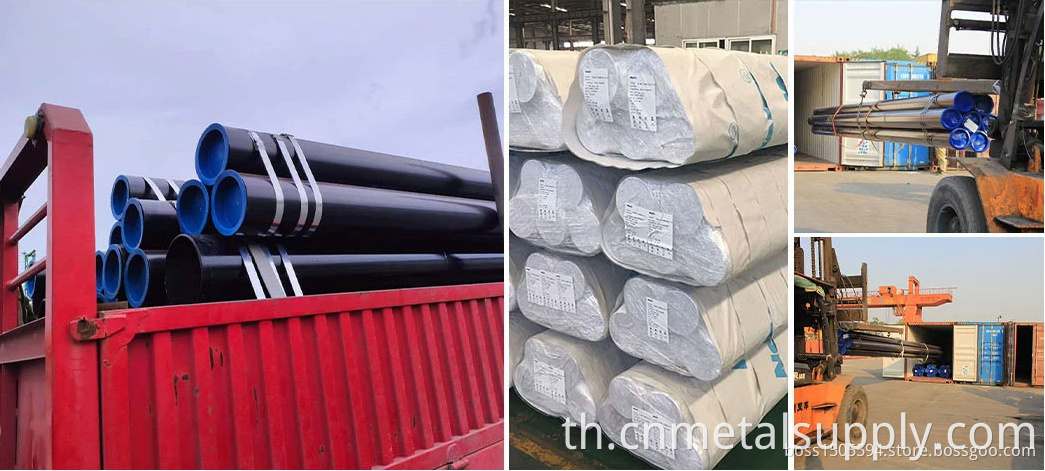

บรรจุภัณฑ์และการขนส่ง
1) บรรจุภัณฑ์: 3 ชั้นของการบรรจุ ด้านในเป็นกระดาษงานฝีมือกลางเป็นฟิล์มพลาสติกน้ำและแผ่นเหล็ก GI ภายนอกที่จะถูกปกคลุมด้วยแถบเหล็กพร้อมล็อคพร้อมแขนคอยล์ด้านในหรือตามความต้องการของลูกค้า
2) การจัดส่ง: เรามีความร่วมมือระยะยาวกับ บริษัท ขนส่งที่มีประสบการณ์หลายแห่งและจะพบกับโหมดการขนส่งที่เหมาะสมที่สุดสำหรับคุณ
3) เงื่อนไขการค้า: FOB/CIF/CFR
4) พอร์ตการจัดส่ง: Qingdao/Tianjin/Shanghai
5) การจัดส่ง: A: ความยาว: ≤6m, โหลดในภาชนะ 20GP B: ความยาว: ≤12mโหลดในภาชนะ 40GP
หมายเหตุ: ขนาดของภาชนะ 20GP (ภายใน: 5898*2352*2393 มม.); ขนาดของภาชนะ 40GP (ภายใน: 12032*2352*2393 มม.); ขนาดของคอนเทนเนอร์ 40HQ (ภายใน: 12032*2352*2698 มม.)
6) เวลาการจัดส่ง: ขนาดปกติ: 7-15 วันส่งจากคลังสินค้าโดยตรง ขนาดพิเศษ: 15-30 วันที่กำหนดเองสำหรับคุณ
