ผลิตภัณฑ์
หมายเลขรุ่น: R32S R51L
มาตรฐาน: อ้ายสิ, แอสตม, bs, DIN, JIS, GB
ไม่ว่าจะเป็นโลหะผสม: เป็นโลหะผสม
ความอดทน: ± 1%
บริการประมวลผล: การงอ, การเชื่อม, ตกแต่ง, การต่อย, การตัด
Model Number: R25N R32N R38N R51L R51N T40 T76
Material: Steel, 40Cr/C45
Ultimate Load Capacity: 200-1900KN, High Load Capacity
Outside Diameter: 25mm, 32mm, 25-76mm
Internal Diameter: 14mm, 19mm, 14-52mm
Color: black
Finish: Bright(Uncoated)
บรรจุภัณฑ์: กระดาษต่อต้านน้ำและพลาสติกหรือปกคลุมด้วยแผ่นเหล็กหรือมัดด้วยเส้นรัดสามเส้น
ผลผลิต: 10000 Tons Per Month
การเดินทาง: Ocean,Land,Express
สมุฏฐาน: ซานตง, จีน
สนับสนุน: 10000 Tons Per Month
ใบรับรอง: ISO 9001
ท่าเรือ: Qingdao,Tianjin,Shanghai
ชนิดการชำระเงิน: L/C,T/T,D/P
Incoterm: FOB,CFR,CIF,EXW
การแนะนำสินค้า

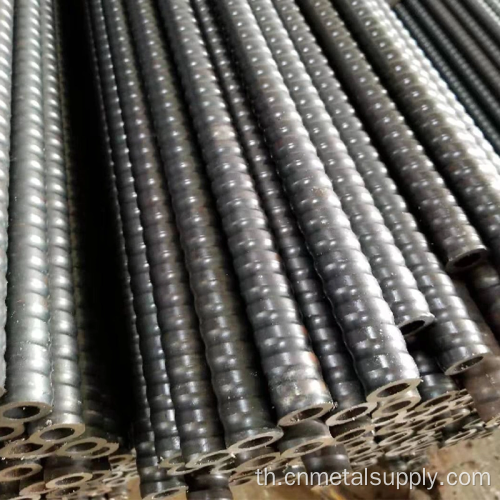

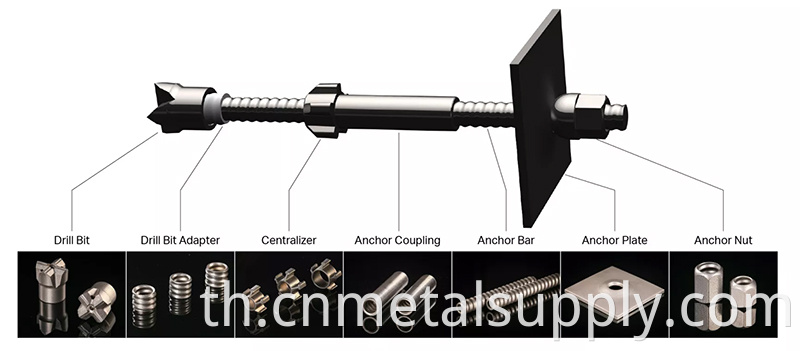

แกนสมอกลวงหมายถึงแท่งที่ถ่ายโอนโครงสร้างหรือภาระทางธรณีเทคนิคไปยังการก่อตัวของหินที่มีเสถียรภาพสลักเกลียวยึดประกอบด้วยแท่ง, สว่านบิต, การเชื่อมต่อ, จาน, จุกและน็อต ใช้กันอย่างแพร่หลายเป็นวิธีการยึดที่มีประสิทธิภาพในอุโมงค์สนับสนุนล่วงหน้า, ลาดชัน, ชายฝั่ง, เหมือง, โครงการอนุรักษ์น้ำ, มูลนิธิอาคาร, การเสริมแรงบนถนนและการรักษาโรคทางธรณีวิทยาเช่นการถล่ม, รอยแตก, อายุจม มันไม่สามารถถูกแทนที่ได้ในสภาพแวดล้อมการก่อสร้างที่แคบ Bar Anchor Hollow ทำจากท่อเหล็กไร้รอยต่อที่มีความแข็งแรงสูง
คุณสมบัติของ Anchor Bar Hollow Hollow:
การออกแบบกลวงใช้ฟังก์ชั่นหลอดยาเสพติดหลีกเลี่ยงการสูญเสียปูนเมื่อหลอดยาแนวแบบดั้งเดิมดึงออกมาการเผาเต็มและสามารถบรรลุความดันยาแนวเพื่อปรับปรุงคุณภาพของโครงการ
ศูนย์เป็นสิ่งที่ดีปูนสามารถห่อร่างกายสลักเกลียวเข้าด้วยกันเพื่อให้สามารถหลีกเลี่ยงการกัดกร่อนของ Achibe ตามวัตถุประสงค์ในการสนับสนุน
ติดตั้งง่ายโดยไม่ต้องประมวลผลเธรดในสถานที่ มันสามารถติดตั้งได้อย่างง่ายดายจานน็อต
คำอธิบายสมอ Selt-Drilling Bar คำอธิบาย:
มันอาจบอดี้เจาะการอัดฉีดและการทอดสมอโดยรวม
มันมีข้อกำหนดที่กว้าง เส้นผ่านศูนย์กลาง: 25-130 มม.
คุณภาพและการก่อสร้างที่ง่ายประสิทธิภาพสูง
ใช้หินรอบ ๆ

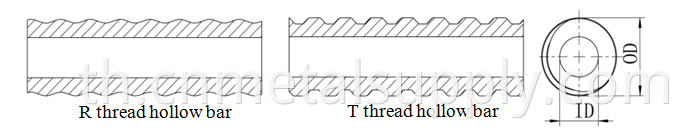

คุณสมบัติ ของ ผลิตภัณฑ์
ข้อมูลเทคนิค ROD ROD R-Thread
|
|
R25N |
R32N |
R32S |
R38N |
R51L |
R51N |
T76N |
T76S |
|
Outside diameter (mm) |
25 |
32 |
32 |
38 |
51 |
51 |
76 |
76 |
|
Internal diameter (mm) |
14 |
19 |
16 |
19 |
36 |
33 |
52 |
45 |
|
Ultimate load capacity (KN) |
200 |
280 |
360 |
500 |
550 |
800 |
1600 |
1900 |
|
Yield load capacity (KN) |
150 |
230 |
280 |
400 |
450 |
630 |
1200 |
1500 |
|
Tensile strength, Rp0.2 (N/mm2) |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
800 |
|
Yield strength, Rp0.2 (N/mm2) |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
650 |
|
Weight (Kg/m) |
2.3 |
3.2 |
3.6 |
5.5 |
6.5 |
8.0 |
16.0 |
19.7 |
|
Thread type (left-hand) |
ISO 10208 |
ISO 1720 |
MAI T76 Standard |
|||||
|
Steel grade |
En10083-1 (Alloy structure steel) |
|||||||
|
Compared to carbon steel, alloy structure steel has high anti-corrosion capacity and high mechanical. |
||||||||
R Thread Anchor Bar หรือเรียกว่า Rock Rod, Soil Nail ซึ่งเป็นแถบกลวงแบบเกลียวพื้นผิวแถบที่มีเกลียวเชือกตาม ISO 10208 และ 1720 มันถูกคิดค้นขึ้นครั้งแรกโดย Mai เมื่อปี 1960 เพื่อแก้ความเร็วการก่อสร้างที่ต่ำ งานใต้ดินทุกวันนี้; เป็นที่นิยมมากทั่วโลก
ขนาดเธรด: R25, R32, R38, R51, T76
มาตรฐานด้าย: ISO10208, ISO1720 เป็นต้น
ข้อมูลเทคนิค T-Thread Anchor Rod
|
Bar Type |
Outside Diameter (mm) |
Inside Diameter (mm) |
Cross section (mm2) |
Ultimate Load KN |
Yield Point KN |
Weight (kg/m) |
Thread Left/ Right Hand |
|
30/11 |
30 |
11 |
446 |
320 |
260 |
3.3 |
Lift or right |
|
30/14 |
30 |
14 |
395 |
260 |
220 |
2.9 |
Lift or right |
|
30/16 |
30 |
16 |
382 |
220 |
180 |
2.7 |
Lift or right |
|
40/16 |
40 |
16 |
879 |
660 |
525 |
7.0 |
Lift or right |
|
40/20 |
40 |
20 |
726 |
539 |
430 |
5.6 |
Lift or right |
|
52/26 |
52 |
26 |
1337 |
929 |
730 |
10.0 |
Lift or right |
|
73/53 |
73 |
53 |
1160 |
1630 |
970 |
12.3 |
Lift or right |
|
73/56 |
73 |
56 |
1094 |
1414 |
785 |
11.1 |
Lift or right |
|
73/45 |
73 |
45 |
2265 |
1630 |
1180 |
17.8 |
Lift or right |
พื้นผิวแท่งสมอด้วยด้ายที่มีด้ายสี่เหลี่ยมคางหมูการออกแบบการเชื่อมต่อนี้แข็งแกร่งและเชื่อถือได้มากเมื่อเทียบกับเกลียวเชือกเราให้ขนาดเต็มตั้งแต่ T30 ถึง T103
ขนาดด้าย: T30, T40, T52, T73, T103, T127, T130
มาตรฐานด้าย: ISO10208, ISO1720 เป็นต้น

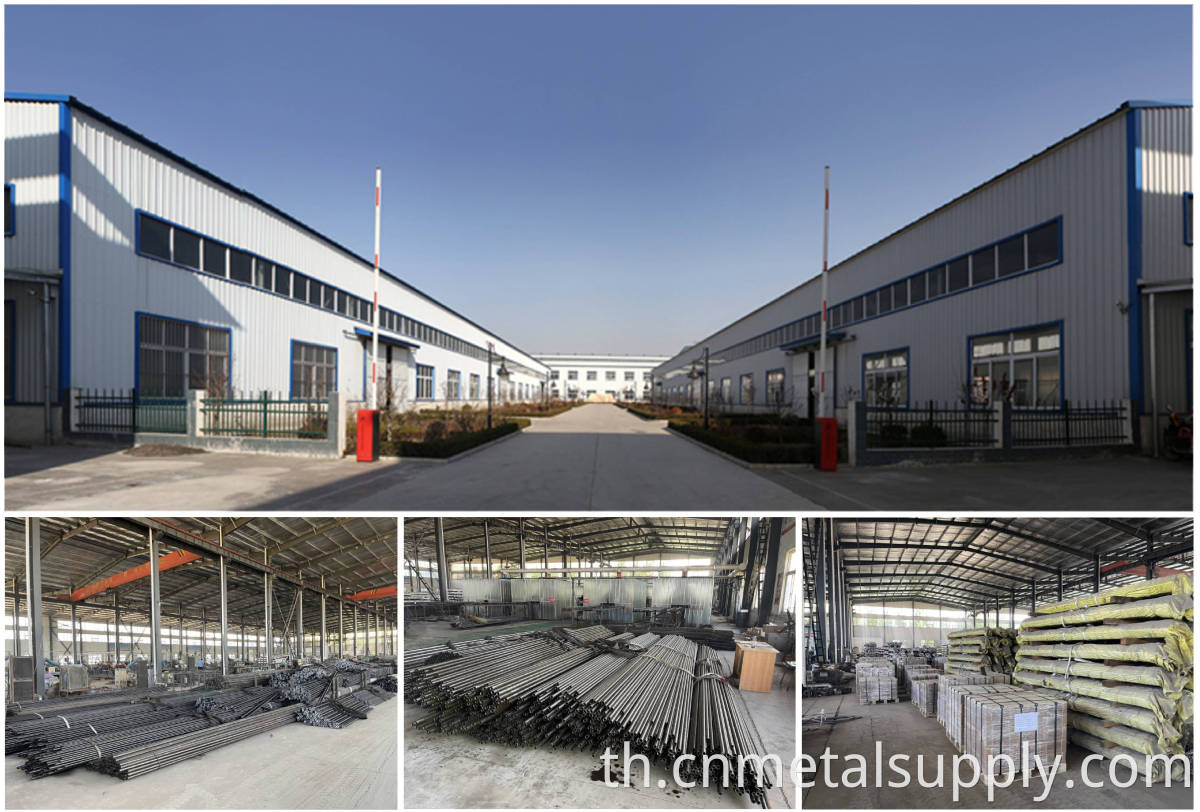

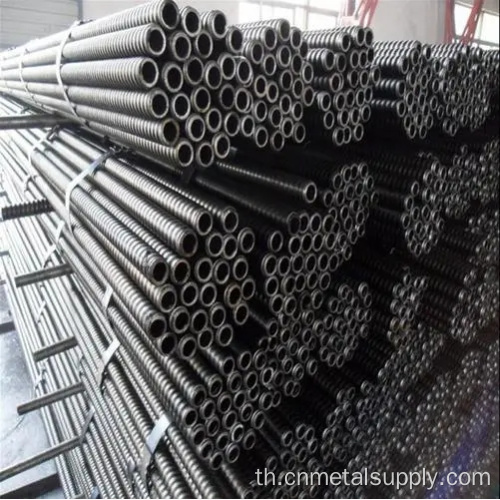

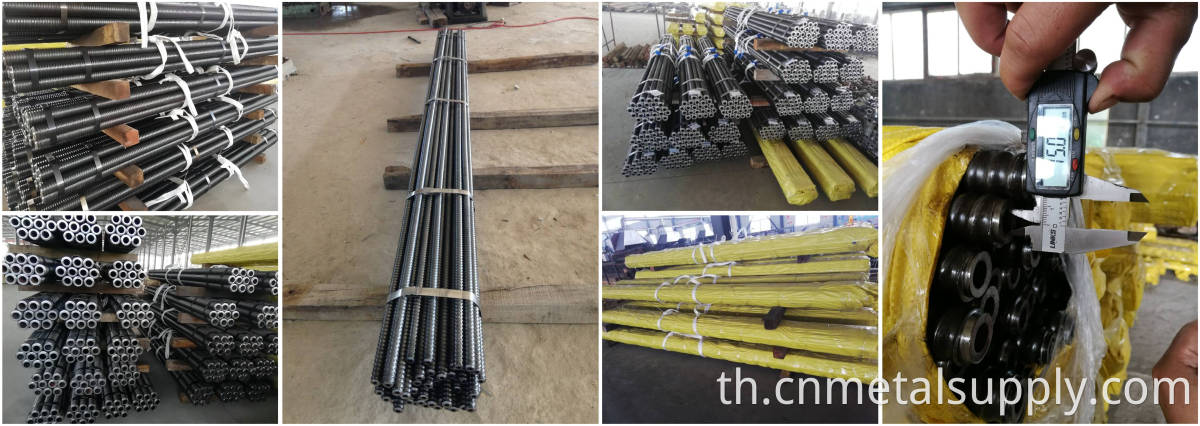

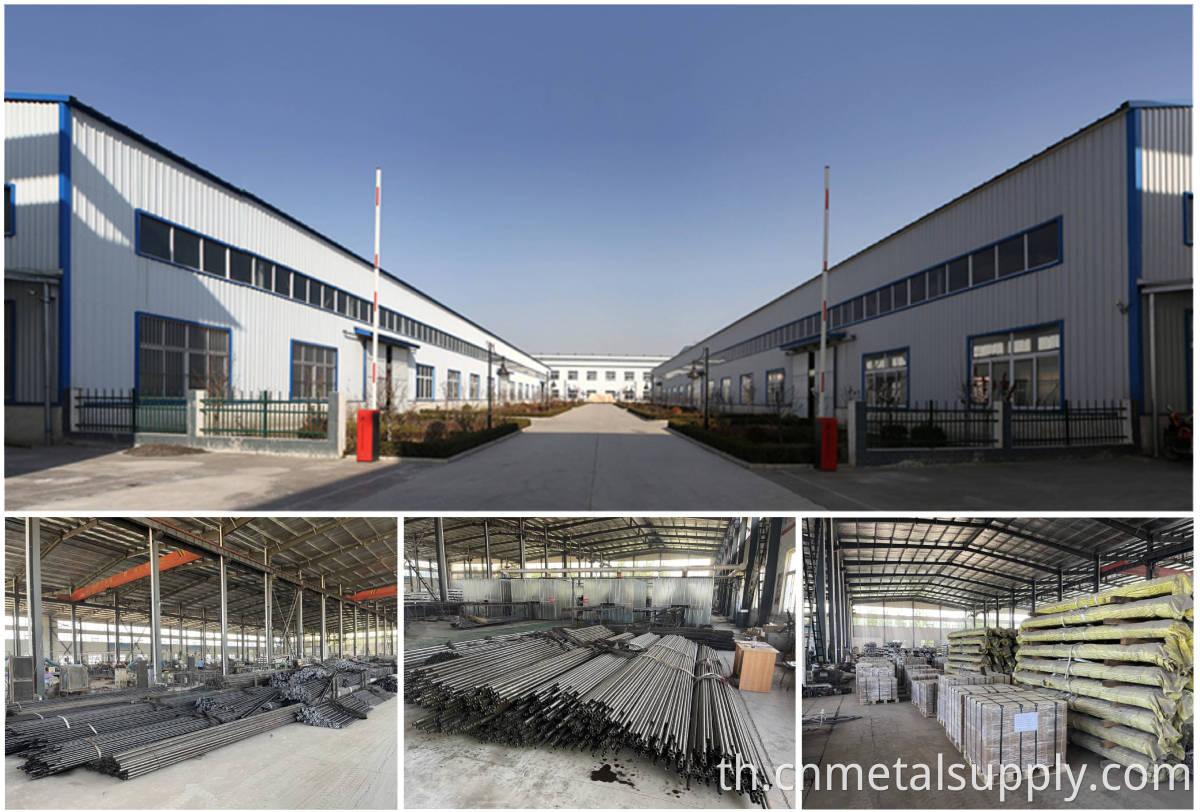

ผลิตภัณฑ์ และ โรงงาน แสดง

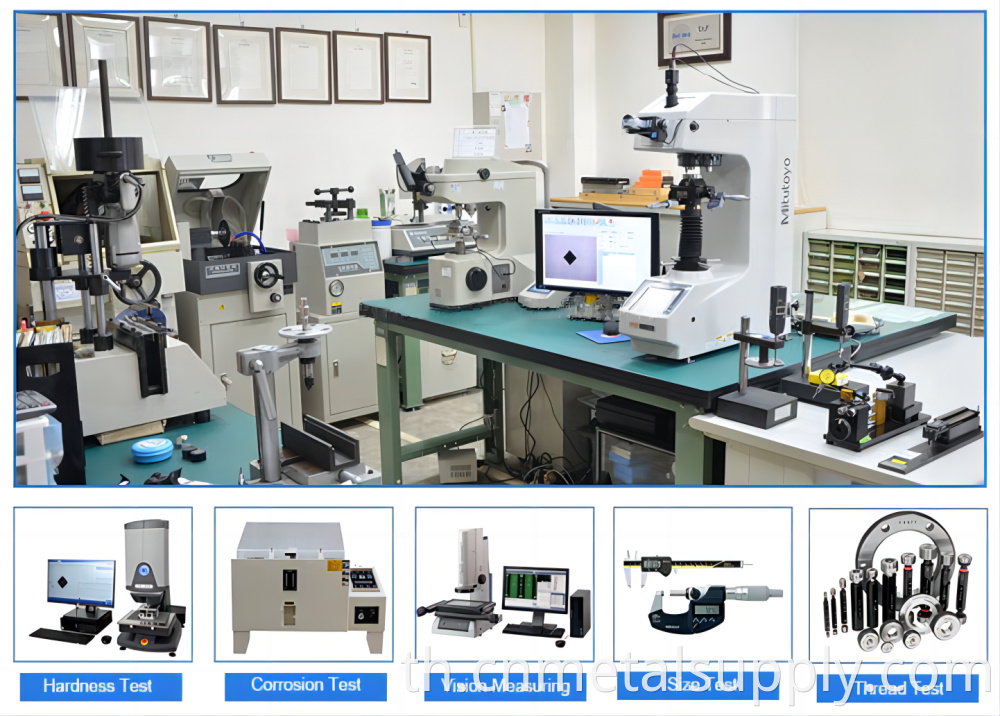

การทดสอบผลิตภัณฑ์
กระบวนการเทคโนโลยี
ระบบสมอเจาะตัวเองประกอบด้วยแถบสมอเกลียวกลวงพร้อมกับสว่านเจาะแบบเสียสละที่ดำเนินการขุดเจาะยึดและการอัดฉีดในการดำเนินการเดียว ระบบสมอเจาะตนเองส่วนใหญ่ใช้ในการรักษาเสถียรภาพความลาดชัน
1. เชื่อมต่อสว่านโลหะผสมและจุดยึดด้านหนึ่งปลายด้านหนึ่งเชื่อมต่อปลอกแขนสว่านและอะแดปเตอร์ก้านจากนั้นเชื่อมต่อแท่นขุดเจาะหรือสว่านมือถือ จากนั้นเริ่มการขุดเจาะเติมน้ำเย็นในขณะที่ขุดเจาะ (ถ้าคุณต้องการยืดก้านสมอให้ยาวสามารถเชื่อมต่อการมีเพศสัมพันธ์แล้วเจาะ)
2. ถอดสว่านลงวางปลั๊กย่อมหยุดลงในก้านแล้วใส่ลงในรูแล้วพร้อมที่จะยาแนว สถานการณ์พิเศษเช่นความตึงเครียดจากการอัดฉีดหินรอบ ๆ หรือหินรอบ ๆ พังทลายเกินไปสามารถใช้สารยึดเพื่อปิดผนึกหลุมได้
3. เชื่อมต่อการเชื่อมต่อแบบยาเสพติดอย่างรวดเร็ว
4. เริ่มเขียนยาเสพติดเมื่อทานยาเต็มไปด้วยค่าการออกแบบแล้วปิดเครื่อง ความดันในการอัดฉีดตามพารามิเตอร์การออกแบบและประสิทธิภาพของเครื่องอัดรีดกำหนดค่าอ้างอิงซีเมนต์/ทรายคือ 1: 0 ~ 1: 1 ค่าอ้างอิงน้ำ/ซีเมนต์คือ 0.45: 1 ~ 0.5: 1
5. ติดตั้งแผ่นยึดและถั่วและขันน็อตให้แน่น

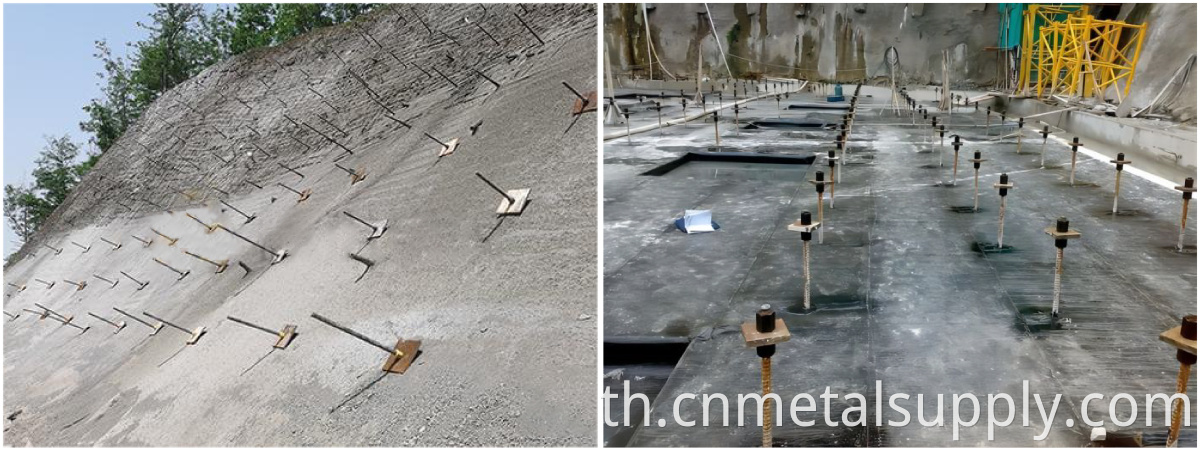

แอปพลิเคชัน:
ในระหว่างการก่อสร้างงานใต้ดินมันเป็นเรื่องธรรมดามากที่จะได้พบกับหินที่อ่อนนุ่มเขตร้าวและการเสียรูปขนาดใหญ่เนื่องจากความเครียดจากพื้นดินสูง ในกรณีที่มีการยุบอย่างรุนแรงจำเป็นต้องใช้สมอเรือยาวเป็นพิเศษแทนที่จะเป็นเรื่องธรรมดา

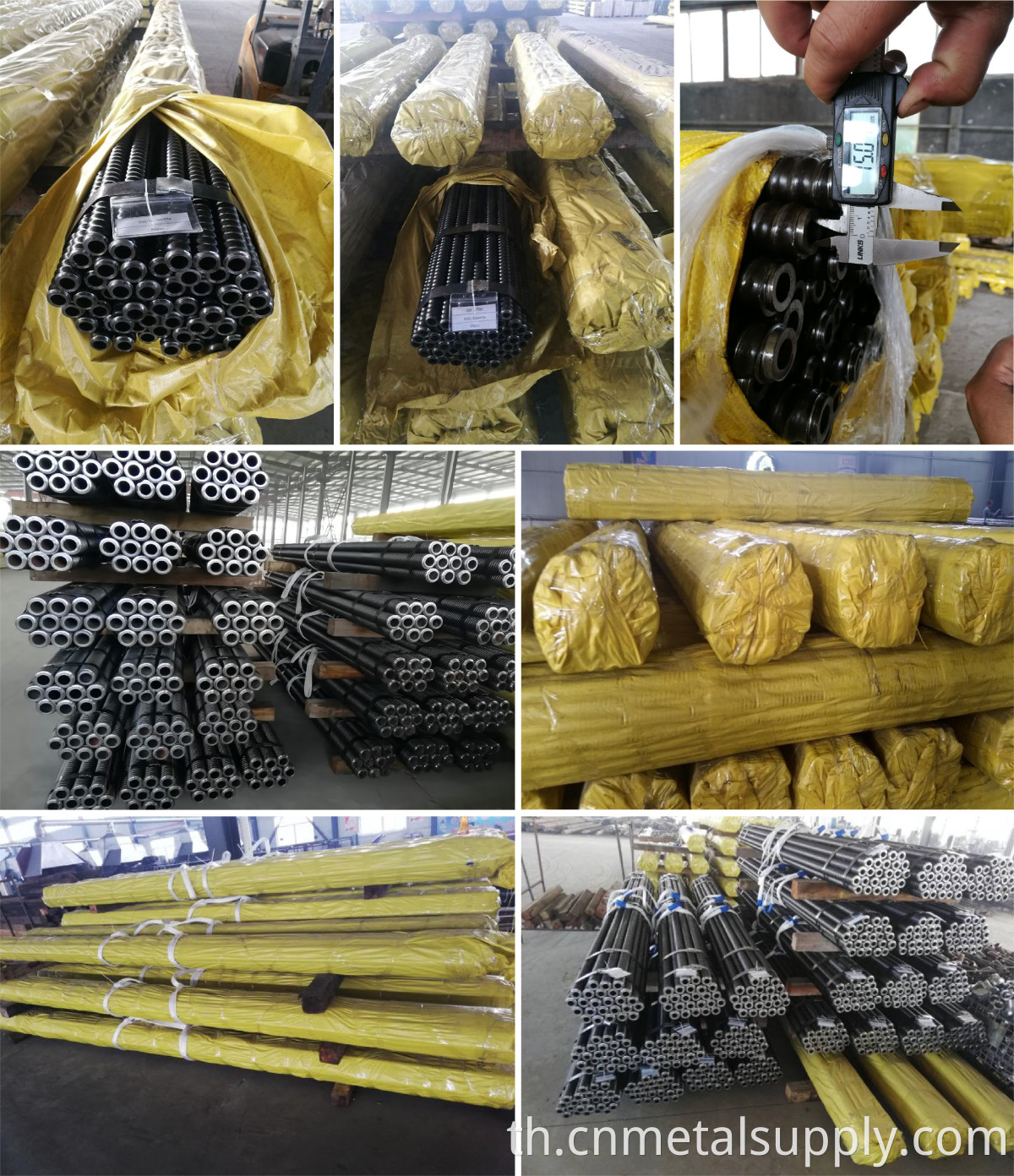

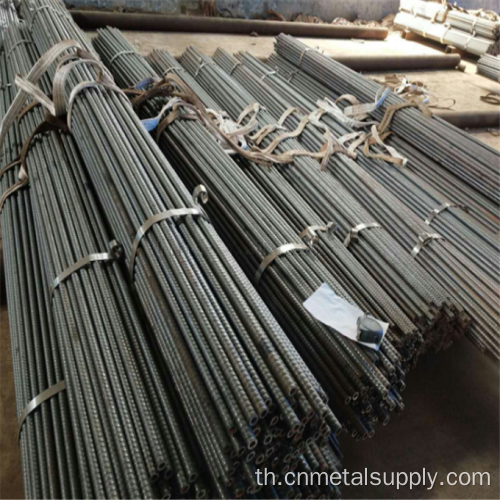

บรรจุภัณฑ์และการขนส่ง
บรรจุภัณฑ์บรรจุในผ้าใบกันน้ำและกล่องไม้เพื่อให้แน่ใจว่าจะไม่เกิดสนิมและกัดกร่อนในกระบวนการเผชิญหน้ากับน้ำ
